AQUECIMENTO SOLAR PARA PISCINAS E SPAS - THERMECRO
O QUE É THERMECRO?
O Thermecro é um sistema patenteado de aquecimento solar que utiliza energia renovável do sol e converte 92% da radiação solar que a atinge em energia térmica para aquecer a água de piscinas residenciais, spas e instalações aquáticas. O Thermecro é a solução mais rentável para manter a temperatura desejada de qualquer piscina de pequena a média dimensão e é idealmente recomendado como um dispositivo de aquecimento secundário. Utilizando um aquecedor eléctrico, bomba de calor ou trocador de calor como fonte primária de calor, a temperatura da água sobe até ao nível desejado, e quando atingido, o sistema Thermecro liga, mantendo a temperatura através da compensação da perda de calor da piscina. O Thermecro é compatível com água do mar e água com cloro salino.
O QUE NÓS SABEMOS...
Ao contrário de outros aquecedores solares, o Thermecro não depende de temperaturas exteriores, mas pode funcionar de forma ideal em todas as condições atmosféricas, temperaturas e locais. No entanto, para máxima eficiência, o sistema é mais eficaz após longos períodos de exposição ao sol.
No Reino Unido, o número médio de horas de sol durante o ano é de 1.500, enquanto que durante a época de natação, de Abril a Setembro, o número médio é de 1.000 horas. O aquecedor solar Thermecro irá fornecer 100% da potência, durante estes meses mais ensolarados.
Uma vez que os sistemas de aquecimento solar só funcionam durante o dia, é recomendado aumentar a temperatura da água do seu sistema de aquecimento solar Thermecro em dois ou três graus. Isto irá compensar a perda de calor durante a noite, permitindo-lhe desfrutar da temperatura desejada em qualquer altura.
Também é recomendado isolar a piscina sempre que possível para reduzir a evaporação e a perda de calor. Isto pode incluir o isolamento dos lados de uma piscina acima do solo, o isolamento das tubagens e a utilização de uma cobertura da piscina para quando a piscina não estiver a ser utilizada.
Para aumentar ainda mais a exposição, o painel solar pode ser ajustado entre 20 e 60 graus utilizando o kit de pernas de ajuste da plataforma solar fornecido com o sistema Thermecro completo.
COMO FUNCIONA
É muito importante que o aquecedor solar Thermecro seja posicionado após as unidades de bomba/filtro para evitar que quaisquer detritos entrem no sistema.
A água passa por uma válvula de interface de piscina onde parte do fluxo será redireccionado para os modelos de 16, 32 ou 48 tubos. É necessária uma pressão mínima de 0,4 bar no manómetro da válvula de interface da piscina para fornecer o caudal necessário até 3m3/h aos painéis. Se a pressão descer abaixo de 0,4 bar, o desempenho do Thermecro será reduzido, uma vez que nem todos os tubos estarão totalmente operacionais.
A partir da válvula de interface da piscina, a água é alimentada ao colector de entrada localizado no fundo do painel solar e distribuída igualmente a todos os 16, 32 ou 48 tubos de vidro simultaneamente.
Cada tubo evacuado (vácuo) consiste num tubo exterior de vidro grosso e um tubo interior de vidro mais fino, conhecido como tubo ‘twin-glass’ ou ‘thermos-flask’. Os tubos são feitos de vidro borossilicato, um material forte e pouco reflector que suportará mudanças extremas de temperatura sem rachar, e coberto com um revestimento especial selectivo que absorve 92% da energia solar e evita qualquer perda de calor.
O calor produzido a partir das partes mais quentes do tubo solar é transferido através das aletas de alumínio para o tubo capilar em forma de U de titânio onde circula a água da piscina.
As propriedades de isolamento do vácuo são tão grandes que enquanto a temperatura do tubo interior pode atingir os 250°C, o tubo exterior permanecerá sempre fresco ao toque. Isto significa que o colector solar do tubo evacuado funciona extremamente bem e aquece a água a uma temperatura suficientemente elevada mesmo em caso de nebulosidade, ao contrário dos colectores de capilaridade ou de placa plana. (Ver fig. 1)
O próprio sistema está totalmente protegido - cada tubo de vácuo tem uma acção de mola que empurra e bloqueia o tubo para dentro do colector. Isto também actua como um mecanismo de libertação de pressão que evita qualquer dano nos tubos de vidro ou no interior, no caso de um aumento súbito da pressão. Qualquer tubo não operante, causado por fissuras ou perda de vácuo pode ser facilmente identificado a partir da sua ponta cromada. Quando um tubo precisa de ser substituído, o getter de bário (indicador de vácuo) mudará de cor de prata para branco.
- Fig 1. As imagens acima mostram três tipos de colectores solares numa instalação típica de telhado: (1) fotovoltaicos, (2) colectores de placa plana e (3) tubos evacuados. Na imagem térmica, os colectores fotovoltaicos e de placa plana estão a brilhar em amarelo e vermelho, mostrando assim que estão a perder calor, enquanto os tubos evacuados estão azuis, mostrando que não se está a perder calor.
O sistema só funcionará durante o dia e a sua eficiência máxima será alcançada durante períodos ensolarados com céu limpo. O sistema completo Thermecro inclui um controlador digital (mostrando a temperatura solar e da água da piscina) e uma válvula de interface da piscina para optimizar o funcionamento. É importante lembrar que a definição do valor para 2 ou 3 graus acima da temperatura desejada durante o dia irá compensar qualquer perda de calor durante a noite.
O controlador irá operar a bomba de circulação da piscina e a válvula de esfera motorizada ligada à interface da piscina. Isto anulará o ciclo de trabalho actual da bomba de circulação e ligará e desligará a bomba e a válvula apenas quando necessário. Isto é definido pelo diferencial ON que pode ser ajustado entre 2°C e 60°C nos ajustes do controlador.
Quando o calor é gerado pelo solar (set point + diferencial ON é atingido), a bomba iniciará, será feita uma leitura da temperatura, e a válvula abrirá para redireccionar a água para os tubos para extrair o calor e devolvê-lo à piscina. Na maioria dos casos, a bomba funcionará ao longo do dia, uma vez que a temperatura solar será de cerca de 30°C a 120°C, dependendo das condições meteorológicas e do caudal de água. Assim que a temperatura desça abaixo do ponto diferencial, a válvula fechará impedindo qualquer entrada de água no painel solar quando a bomba estiver ligada durante o seu tempo normal de circulação e quando não houver calor presente no interior dos tubos.
Por esta razão, recomendamos sempre a utilização do nosso controlador e da válvula de interface da piscina com o nosso aquecedor solar Thermecro. Nos casos em que estes não são utilizados, Elecro não pode garantir um desempenho ideal. Isto porque sem o sistema de controlo ON/OFF, a água poderia ainda estar a circular através dos tubos durante a noite ou em dias nublados/dias chuvosos onde não há luz solar. Isto terá o efeito inverso de resfriar a água da piscina em vez de a aquecer.
Durante os meses de inverno aconselhamos drenar todo o sistema e fechar todas as válvulas conectadas ao Thermecro até a próxima estação.
(SJ2211) (SJ2212)
ESCOLHENDO O MODELO CERTO

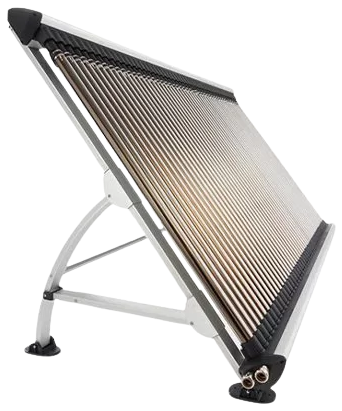

O nosso aquecedor de painel solar Thermecro patenteado é o mais eficiente dispositivo de captação solar no mercado e foi concebido para fácil instalação em qualquer piscina de pequena a média dimensão, incluindo piscinas acima do solo e spas.
A tabela a seguir ilustra a temperatura ambiente média diária de 16°C e a temperatura desejada da água de 28°C. O Thermecro aumentará a temperatura da água em 2°C (MÁX. ELEVAÇÃO DE TEMPERATURA), e é equivalente à perda de calor diária esperada de uma piscina lateral isolada e coberta.
Caracteristicas Técnicas:
- Capacidade: 10 m3
- Largura: 1128 MM
- Peso: 78 Kgs.
- Caudal: 1 m3/h
- Máx. Saida: 1,5 kW
Dimensões do Produto:
(SJ2208) (Este Modelo) (SJ2209) (SJ2210)
PRINCIPAIS BENEFÍCIOS:
- Gera muito mais água quente por m2 do que qualquer outro sistema de aquecimento solar
- Reduz significativamente o consumo de energia
- Atinge temperaturas significativamente mais altas do que qualquer outro colector solar
- Funciona através da recolha da radiação solar, não apenas da luz solar directa
- Eco-Friendly, reduzindo a pegada de carbono
- Perfeitamente isolado para fornecer água quente à sua piscina ou spa com perdas praticamente nulas
